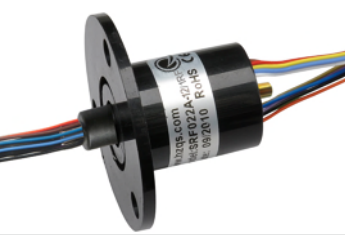

特點：
SRF022系列高清滑環掌握設計及制造的關鍵技術，擁有自主知識產權；完全滿足360度無限制旋轉的高清圖像實時傳輸；完整的產品規格可滿足客戶的要求；超長的使用壽命,該滑環產品已獲得國家發明專利.
可選項：
路數、外殼材料、防護等級、更高轉數、導線長度、端子接插件、專用導線、防鹽霧、工作溫度、外殼可反裝
典型應用：
1080P各種高清設備
高清滑環環性能參數
|
參數 |
數值 |
|---|---|
|
額定電壓 |
240VDC/240VAC |
|
額定電流 |
標準每環為2A |
|
導線規格 |
AWG28 彩色鍍銀鐵氟龍絕緣 |
|
導線長度 |
250mm或根據客戶要求提供 |
|
絕緣體強度 |
500VAC@50Hz，60s |
|
絕緣電阻 |
1000MΩ/500VDC |
|
動態電阻變化值 |
＜0.01Ω |
高清滑環機械技術指標
|
參 數 |
數 值 |
|---|---|
|
額定轉速 |
100rpm |
|
工作溫度 |
-20℃－+80℃ |
| 工作溫度 | 60%RH或更高 |
|
接觸材料表面 |
貴金屬 |
|
殼體材料 |
工程塑料 |
高清滑環RF射頻參數
| 參數 | 數值 | |
| 特性阻抗50Ω | 特性阻抗75Ω | |
| 射頻線規格 |
RG174、RG178R、 G316或根據客戶要求提供 |
RG179或根據客戶要求提供 |
| 接頭類型 |
MMCX、SMA或根 據客戶要求提供 |
MCX、BNC、SMB或根據客戶要求提供 |
| 頻率范圍 | DC-3GHz | |
| 傳輸速率 | >3Gbps | |

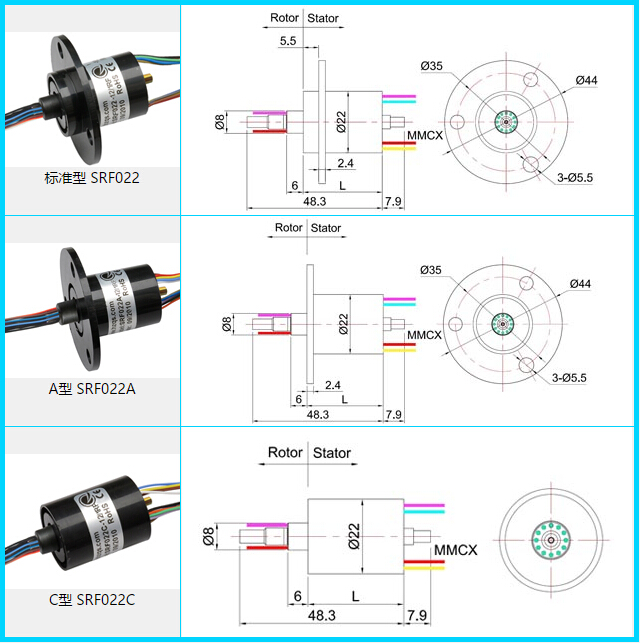

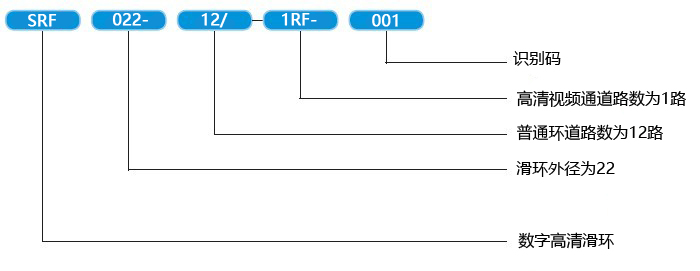

| 型號 | 路數 | 外徑*長度 |
|---|---|---|
| SRF022-8/1RF | 8 | Φ22×23.5 |
| SRF022-12/1RF | 12 | Φ22×28.2 |
| SRF022-18/1RF | 18 | Φ22×38 |
標準型導線安裝順序
| SRC022-8/1RF | 1. 紅 | 2. 綠 | 3. 黃 | 4. 紫 | 5. 黑 | 6. 藍 |
|---|---|---|---|---|---|---|
| 7. 棕 | 8. 橙 | |||||
| SRC022-12/1RF | 1. 紅 | 2. 綠 | 3. 黃 | 4. 紫 | 5. 灰 | 6. 黑 |
| 7. 藍 | 8. 深藍 | 9. 棕 | 10. 橙 | 11. 白 | 12. 土黃 | |
| SRC022-18/1RF | 1. 紅 | 2. 綠 | 3. 黃 | 4. 紫 | 5. 灰 | 6. 黑 |
| 7. 藍 | 8. 深藍 | 9. 棕 | 10. 橙 | 11. 白 | 12. 土黃 | |
.jpg)
安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定
■ SRC032及SRC045系列產品可參照該連接方式
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施
